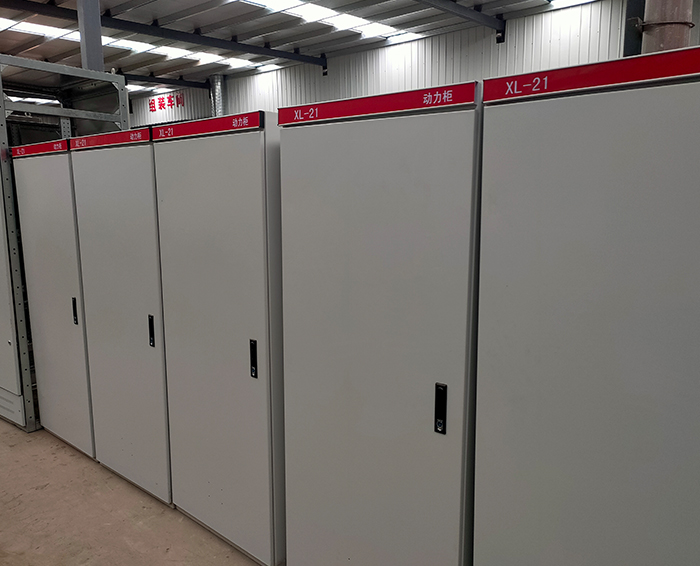

XL-21柜

产品名称:XL-21柜详细说明:XL(F) -21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相 三线、三相四线、三相四线、三相五线制系统,广泛适用于工矿企业、冶金化工、宾馆 银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外时,请与设备生....

7*24小时免费咨询电话

18552825865

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品详情


技术参数

产品名称:XL-21柜

详细说明:

XL(F) -21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相 三线、三相四线、三相四线、三相五线制系统,广泛适用于工矿企业、冶金化工、宾馆 银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外时,请与设备 生产厂家协商解决。

型号含义


使用环境条件

1.环境温度:-5℃+40℃,且24h内的平均温度不超过+35℃。

2.海拔高度:不超过2000m。

3.相对温度:在周围空气温度为+40℃时不超过50%;

在较低温度下可以有较高的相对温度(如时为90%),考虑到温度的变化允许产生适度的凝露。

4.设备安装时垂直面的倾斜度不应不超过5℃设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

主要技术参数(见表1)


主电路方案

本幵关柜主电路方案共105个,但不包括由于辅助电路控制与保护的变化而派生方案和规格

产品结构

XL(F)-21型低压动力配电柜系户内靠墙或不靠墙安装,可制成单幵门或双开门的配电装罝,其基本结构采用钢板弯制及角钢焊接而成,前门可装设刀幵关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开柜门,配电箱内部所有设备为敞露,便于检修维护,本配电箱装有空气断路器,熔断器作为短路保护外,还可装有接触器和热继电器,作电动机频繁启动、欠压、过载保护功能,若配相应电器元件,则起到马达接地保护功能。

门与壳体均焊有接地螺钉,确保壳体与地连接可靠。
